エジェクター型ヘアードライヤー 流体解析A

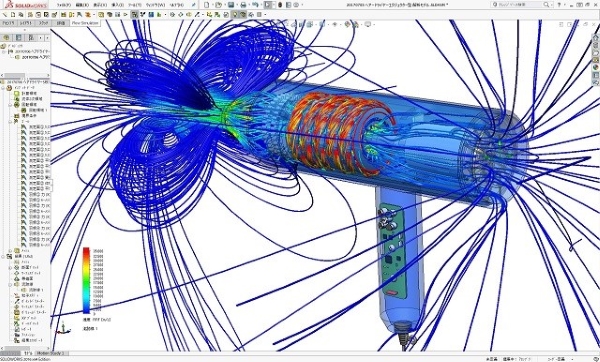

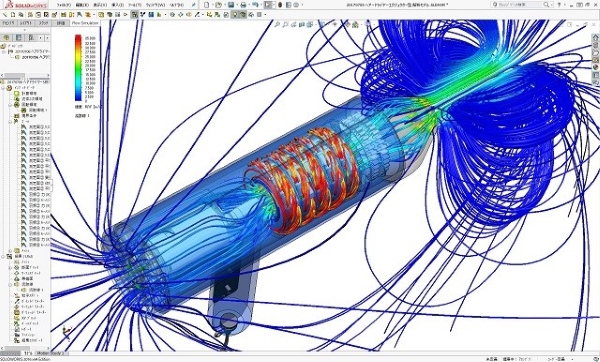

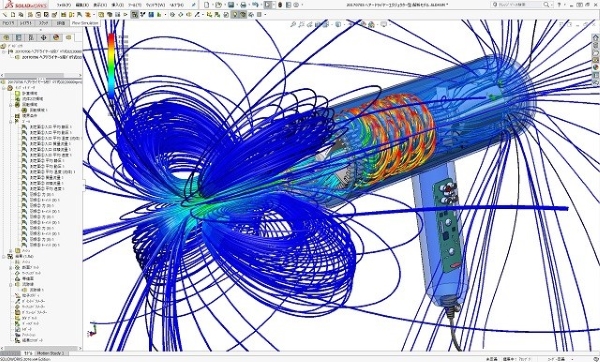

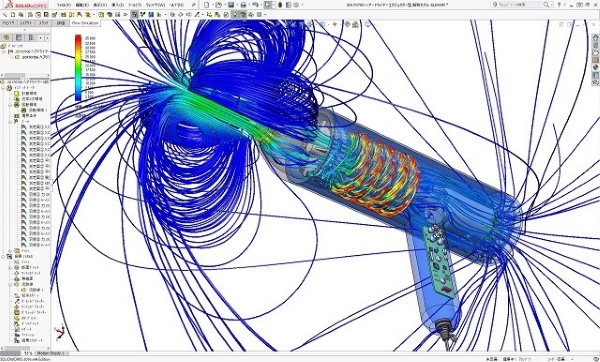

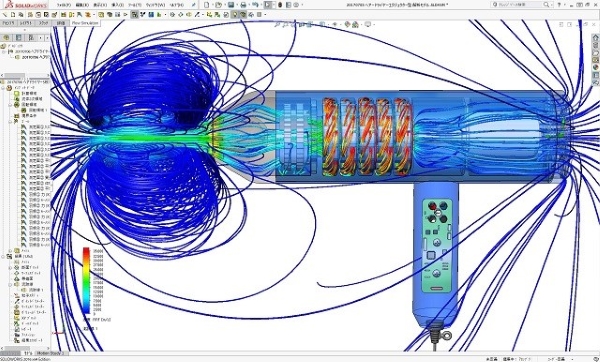

強風を造れる多段遠心ブロワ式のヘアードライヤーとして設計した2号機の作動時の流れシミュレーション結果です。
ヘアードライヤーの空気噴出しノズルからの風速は秒速20m程度ありますので、遠心多段ブロワが高圧空気を造りだしているのが解析図から分かります。
高風速が造れているのは確実ですが、今回の2号機設計では噴出しノズルスロット部の直径が小さすぎたようで、ドーナツ形ノズルから噴出した円錐形の高風速流はすぐに1点にぶつかってしまい、その結果遠くには届かず外側に渦を巻きながら拡散しています。
