高速回転の軸流ブロワーを持つ強力送風軸流小型ヘアードライヤーに風量増加のためのエジェクタノズルを付けると、風量が1.5倍に増加しました。

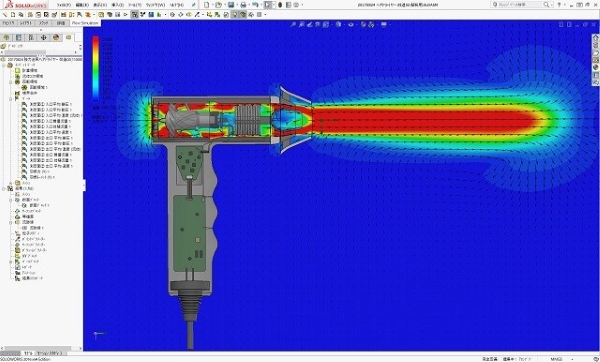

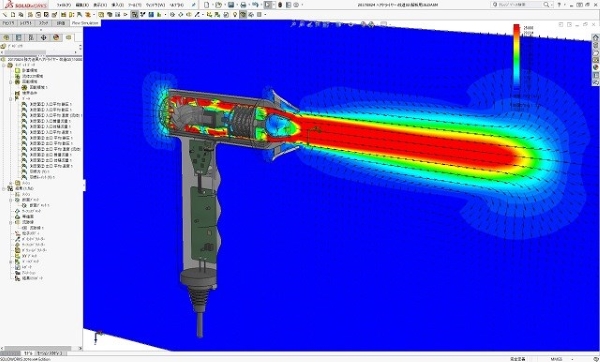

ヘアードライヤーの断面での風速分布図からは、エジェクタノズルを付けた結果ノズルからの噴出速度が増加して風量が増えている事がわかります。

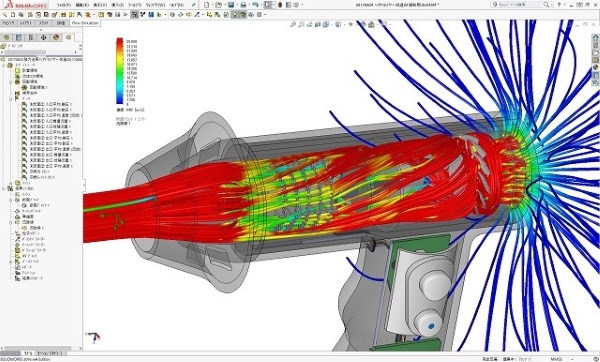

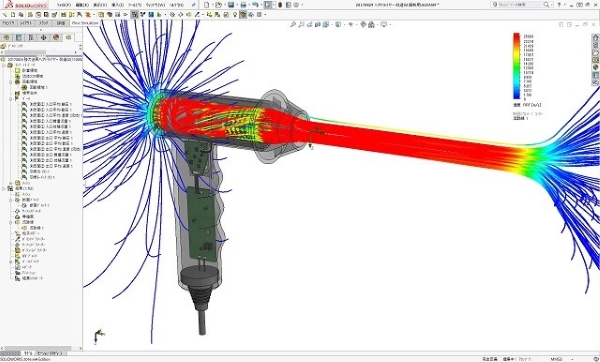

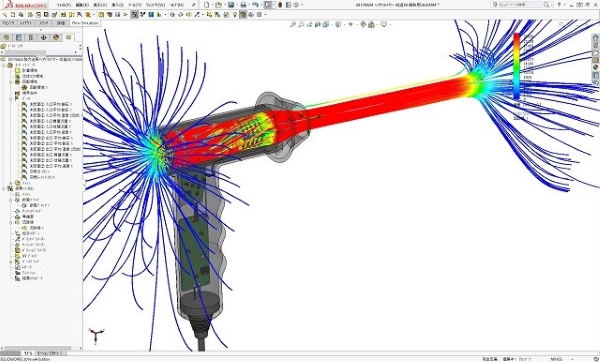

しかし、流れ流線図ではエジェクタノズルからの引き込み流れがほとんど分からないのでエジェクタ効果が判別しにくい状況です。
ヘアードライヤーから出る風速は毎秒25m以上にもなっており、相当に強力です。
