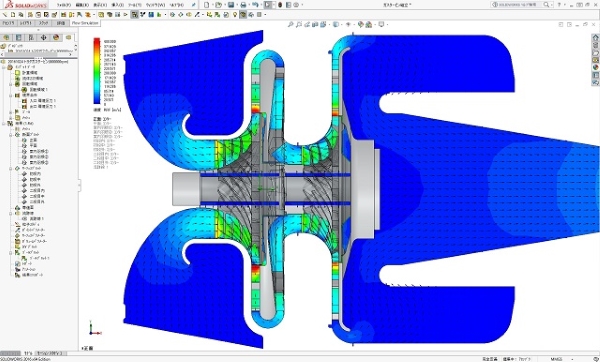

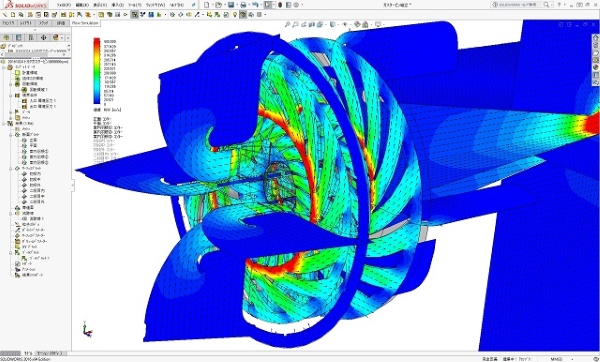

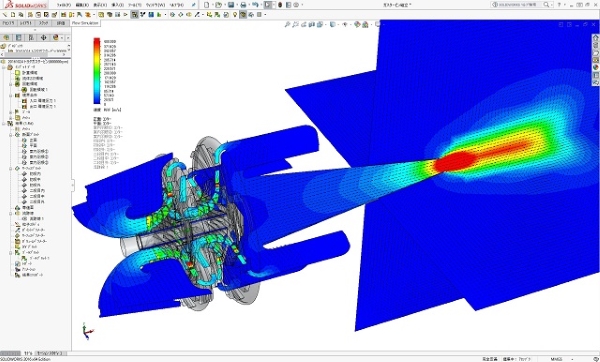

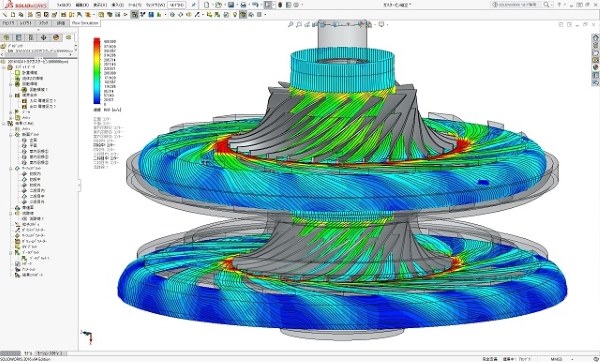

2段遠心コンプレッサーの流体解析結果から見る流れ状態図です。

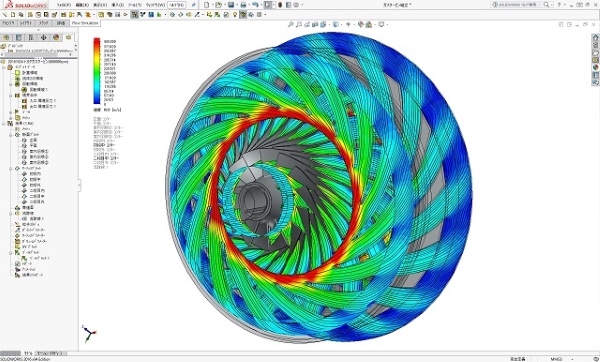

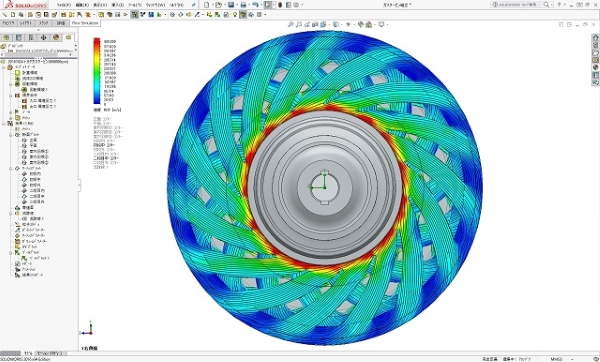

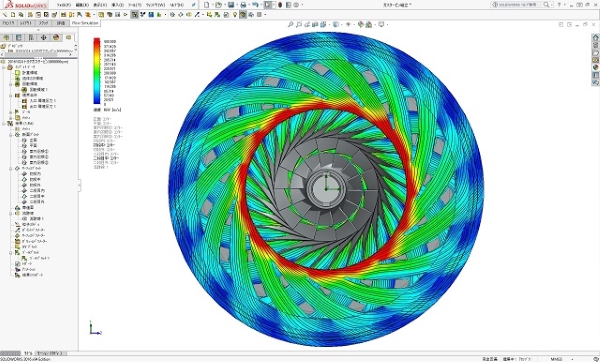

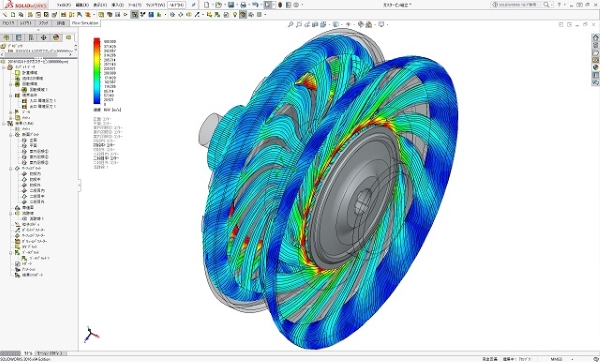

上図は、遠心コンプレッサーの子午面形状のミーンラインの3次元曲面上の流れ状態を示し、色分布は速度分布を示しています。
ターボ機械の解析結果図で速度の変化をいつも見ているのは、羽根設計が速度の変化をベースとする計算になるためです。
さらに、設計で仮定した値が流体解析結果でも狙いどおりになっているかどうかを確認するためでもあります。
