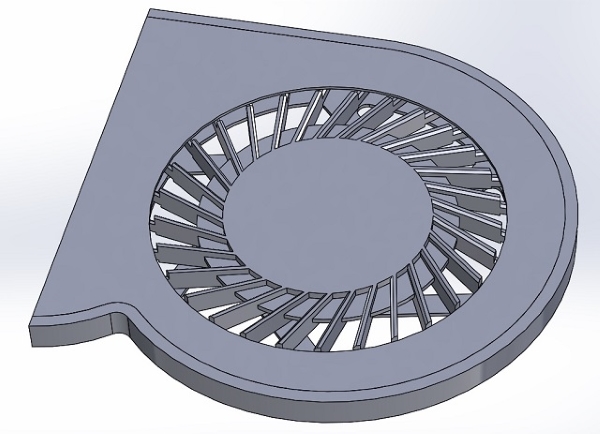

ノートＰＣ用の流体機械設計例で、厚み3mmの極薄冷却ファンの設計と性能流体解析結果です。
ファン厚みは極薄ですが、大きな風量をＣＰＵやグラフィックチップの冷却機構部に送風することが可能な性能になっています。

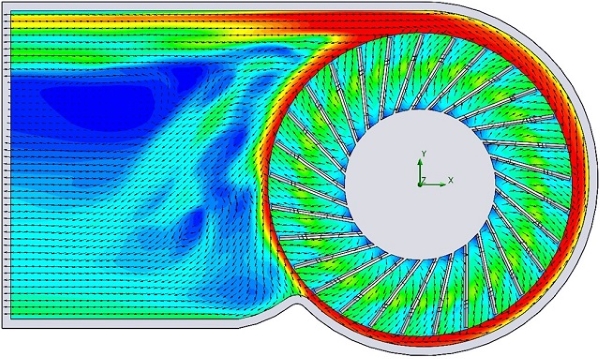

上図は、最大流量から半分の流量の状態での空気の流れの速度分布(青が遅く赤が速い)と速度のベクトル矢印表示です。

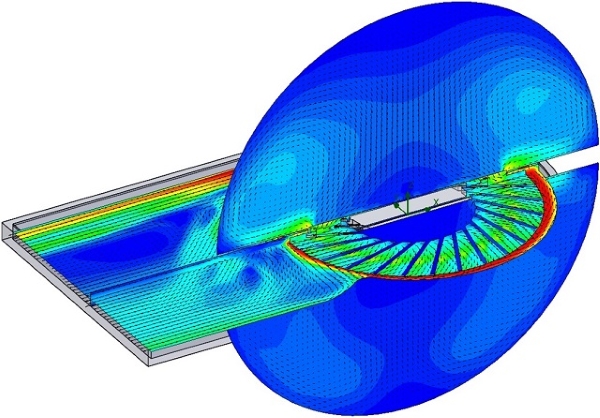

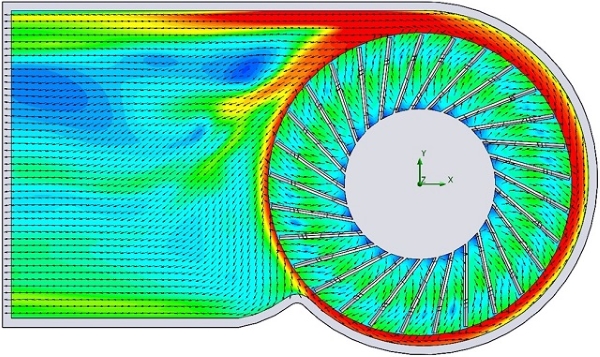

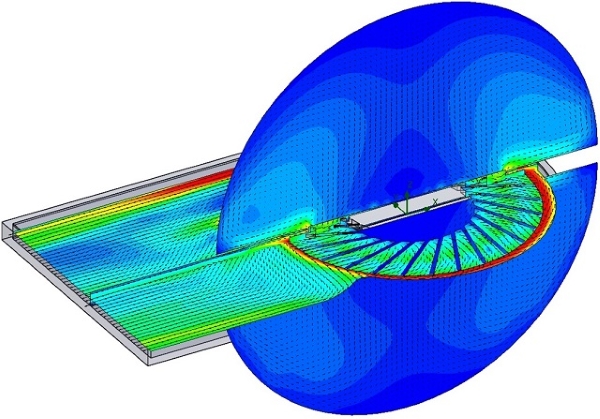

上から2番目・3番目の図が最大流量の1/2の流量。4番目・5番目の図が最大流量の3/4の流量での流れ状態で、このファンの設計点に近い流量となります。
