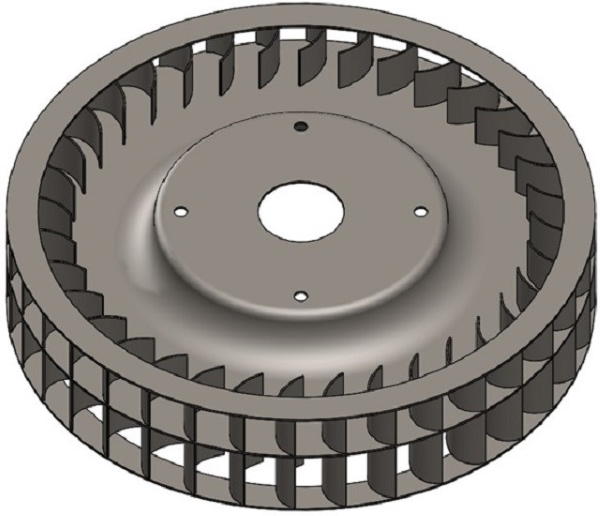

特殊な用途で使われる両吸込みシロッコファンの羽根を設計して、それの遠心力強度解析を行い安全率を確認しました。

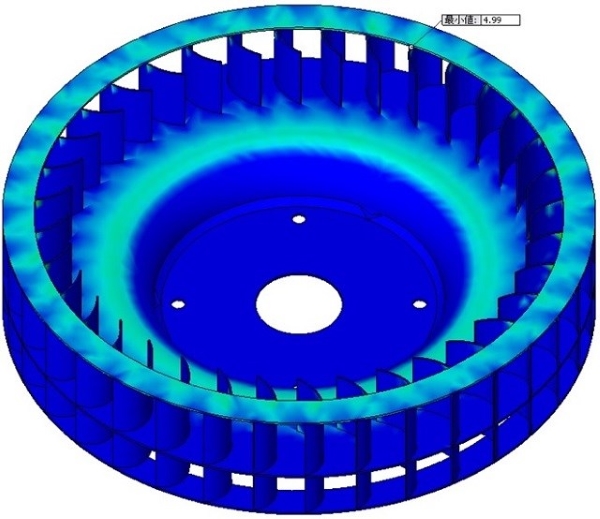

この両吸込みシロッコファンの回転遠心力強度解析の結果は、最低安全率が4.99となり繰り返し起動などでも安全であることが分かりました。

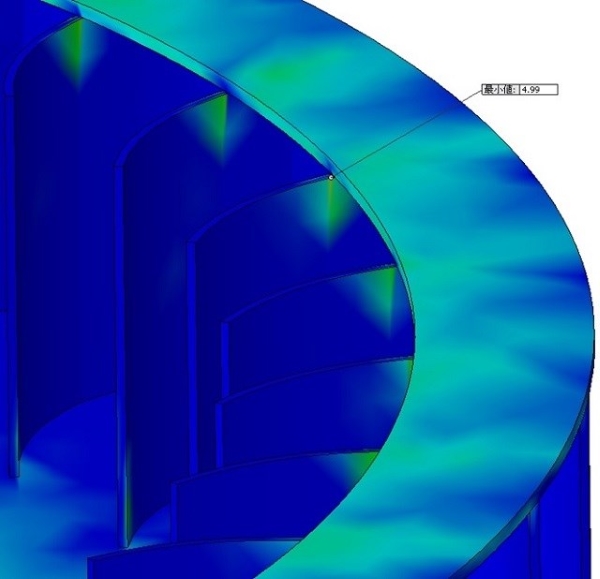

最も安全率が低い箇所は、ファンブレード入口側根元のドーナツ形バンドに止められている場所であり、理由としてはブレード曲部にかかる遠心力分布が集中するためです。
