ロケットの仮形状モデルにて、飛行時の機体周り流れ解析を開始しました。

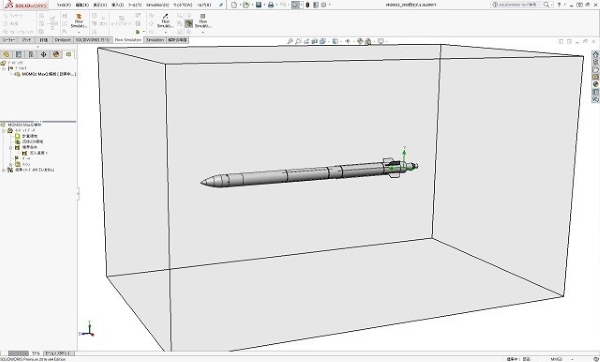

次図は、機体周り流れ解析を開始した解析モデルです。

解析方法は、外部流れ解析としました。
そして解析条件として、ロケットの速度・進行方向への迎え角・設定高度の大気温度・大気圧力を条件値として設定しています。

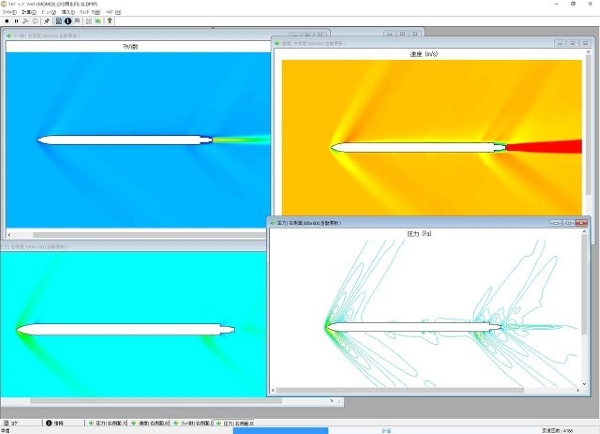

次図は、上記の条件にて解析計算を開始した計算途中のモニタリング画像です。

モニタリング画像は、左上がマッハ数の色分布・右上が速度の色分布・左下が圧力の色分布・右下が圧力の等値線分布となっています。
